Plaats van herkomst:
Guangdong, China
Merknaam:
HILINK
Certificering:
CE FCC Rohs
Modelnummer:
Hl-10g-SFP-bxd-80KM
10GBASE BIDI 1490/1550nm SFP+ 10G Ethernet Glasvezel Transceiver Single SFP+ BIDI 10G 80KM
Algemeen
De HLSBxx1XL-CD80-serie single-mode transceiver is een kleine vormfactor pluggable module voor optische datacommunicatie zoals 10G Ethernet.Het is met de SFP + 20-pin connector om hot plug mogelijkheidDe HLSBxx1XL-CD80-module is ontworpen voor enkelmodusvezel en werkt op een nominale golflengte van 1490 nm of 1550 nm.die voldoet aan de laserklasse 1 volgens de internationale veiligheidsnorm IEC-60825Het ontvangende gedeelte bestaat uit een met een TIA geïntegreerde APD-fotodiode.De ontwerpen van de zenders zijn geoptimaliseerd voor een hoge prestatie en zijn kosteneffectief om klanten de beste oplossingen voor telecommunicatie te bieden.
Kenmerken
Ondersteunt 9,95 op 11.3Bitrates in Gb/s
Simplex LC-connector
Warm aansluitbare SFP+-afdruk
Gecooide1490 nmEMLzender,1550 nmAPD-ontvanger
Gecooide1550 nmEMLzender,1490 nmAPD-ontvanger
Van toepassing op:80 km SMF-verbinding
Laag energieverbruik, < 1.5W
Digitale diagnostische monitorinterface
optische interface die voldoet aan IEEE 802.3ae 10GBASE-Z.R
Elektrische interface die voldoet aan SFF-8431
Operatiekast temperatuur:
Commerciële:0tot 70 °C
Toepassing
10GBASE-ZR bij 10,3125Gbps
10GBASE-ZW bij 9,953Gbps
Andere optische verbindingen
BIDI (WDM) SFP-transceivers
| 10G SFP BiDi | SFP+ BiDi 1270 20 km | SFP+ BiDi 20 km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20 km | SFP+ BiDi 20 km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40 km | SFP+ BiDi 40 km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20 km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60 km | SFP+ BiDi 60 km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60 km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80 km | SFP+ BiDi 80 km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80 km | SFP+ BiDi 80 km Tx1550nm/Rx1490nm LC |

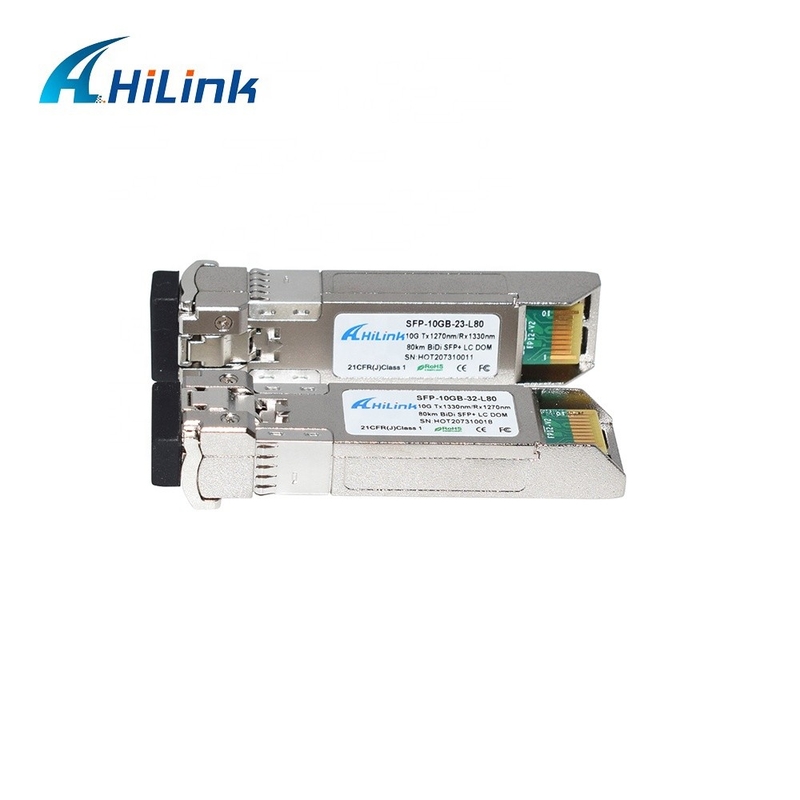

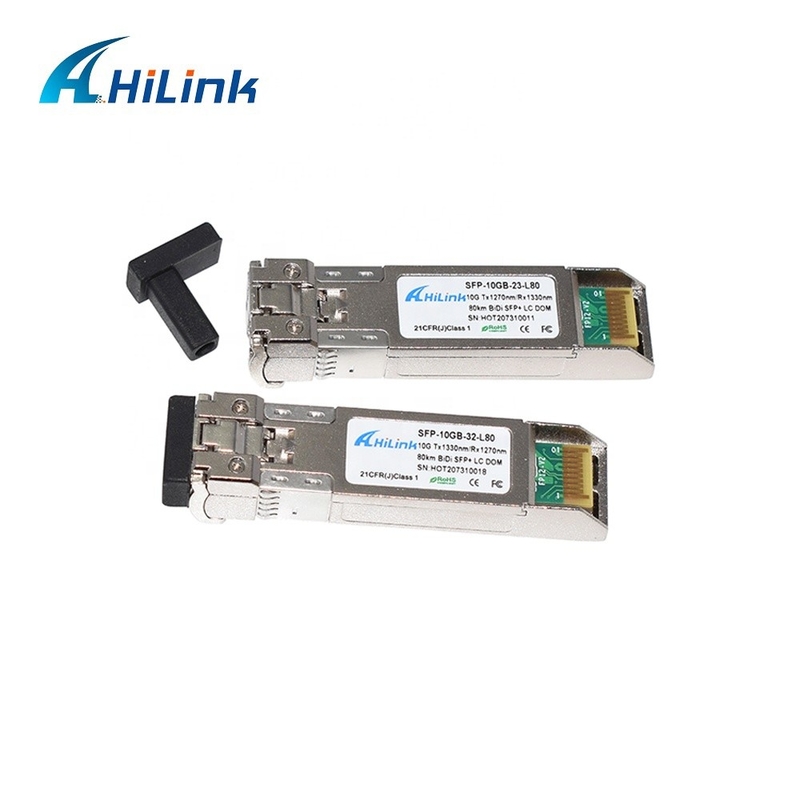

Productfoto
OOptische kenmerken(TOP ((C)= 0 tot 70°C, TOP ((I)=-40naar80°C,VCC= 3,13 tot 3,47 V)
| Parameter | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notitie |
| Transmitter | ||||||
| Operatiegolflengte | L | 1470 | 1490 | 1510 | nm | |
| 1530 | 1550 | 1565 | ||||
| Vermogen van de uitgang (aangezet) | PAVE | 0 | 5 | dBm | 1 | |
| Verhouding van de onderdrukking in zijmodus | SMSR | 30 | dB | |||
| Uitstervingspercentage | Spoedeisende hulp | 9 | dB | |||
| RMS-spectrumbreedte | Δλ | 1 | nm | |||
| Opkomst/valtijd (20%~80%) | Tr/Tf | 50 | ps | |||
| Dispersiesstraf | TDP | 3.2 | dB | |||
| Relatieve geluidsintensiviteit | RIN | -128 | dB/Hz | |||
| Optisch oog | Conform IEEE 0802.3ae | |||||
| Ontvanger | ||||||
| Operatiegolflengte | L | 1530 | 1550 | 1565 | nm | |
| 1470 | 1490 | 1510 | ||||
| Gevoeligheid van de ontvanger | PSEN1 | - 22. | dBm | 2 | ||
| Gevoeligheid op meer dan 80 km vezels | PSEN2 | - 20 | dBm | 2 | ||
| Overbelasting | PAVE | - 7 | dBm | |||
| Verzekerde verliezen | Pa. | - 35 | dBm | |||
| Verminderingen van de liquiditeitswaarde | Pd | - 24 | dBm | |||
| LOS Hysteresis | Pd-Pa | 0.5 | dB | |||
Vermelding:
1Gemiddelde vermogenscijfers zijn slechts informatief, volgens IEEE 802.3ae.
2. gemeten met de ergste ER; BER<10-12; 231 ¢ 1PRBS.
Afmetingen van het pakket
