Plaats van herkomst:
Guangdong, China
Merknaam:
HILINK
Certificering:
CE FCC Rohs
Modelnummer:
Hl-10g-SFP-bxd-60KM
10G SFP 60KM BIDI 60KM 10GER460KM SMF 1270nm/1330nm Compatibel Merk
Algemeen
HLSBxx1XL-CD60 zendontvanger van de reeks is de enige wijze de kleine pluggable module van de vormfactor voor optische datacommunicaties zoals 10G Ethernet. Het is met de de speldschakelaar van SFP+ 20 om heet stopvermogen toe te staan. De HLSBxx1XL-CD60-module wordt ontworpen voor enige wijzevezel en werkt bij een nominale golflengte van 1270nm of 1330nm; De zendersectie gebruikt goed een veelvoudige quantumdfb, die klasse 1 laser volgzaam volgens Internationale Veiligheidsnorm CEI-60825 is. De ontvangerssectie bestaat uit een APD-fotodiode met een TIA wordt geïntegreerd die. De zendontvangerontwerpen worden geoptimaliseerd want de hoogte - ance en rendabel presteert om klanten te leveren de beste oplossingen voor telecommunicatie.
Eigenschappen
Steunen 9,95 tot 10,3 Gb/s-bitrate
Simplexlc-Schakelaar
Hete pluggable SFP+-voetafdruk
De ongekoelde zender van 1270 NM DFB, de fotodetector van 1330nm APD
De ongekoelde zender van 1330 NM DFB, de fotodetector van 1270nm APD
Toepasselijk voor 60km SMF verbinding
Lage machtsconsumptie,< 1="">
Digitale Kenmerkende Monitorinterface
Optische interface volgzaam aan IEEE 802.3ae 10gbase-ER
Elektrointerface volgzaam aan sff-8431
Werkende gevaltemperatuur:
Commerical: Industriële 0 tot 70 °C: - 40 tot 80 °C
Toepassing
10.3125Gbps Ethernet
Andere Optische Verbindingen
Van BIDI (WDM) SFP de Zendontvangers
| 10G SFP BiDi | SFP+ BiDi 1270 20km | SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40km | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60km | SFP+ BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80km | SFP+ BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80km | SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

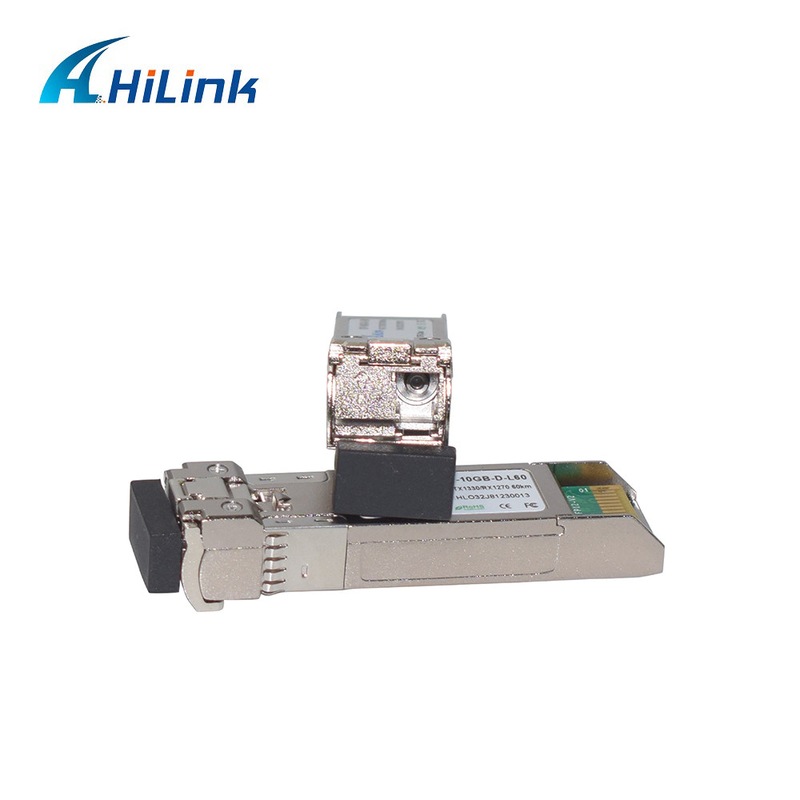

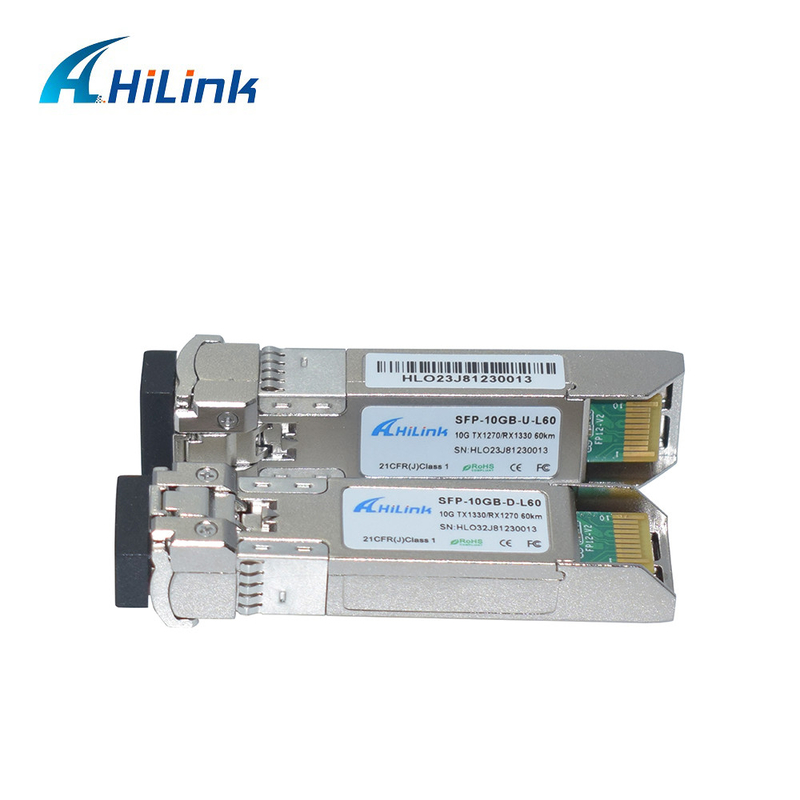

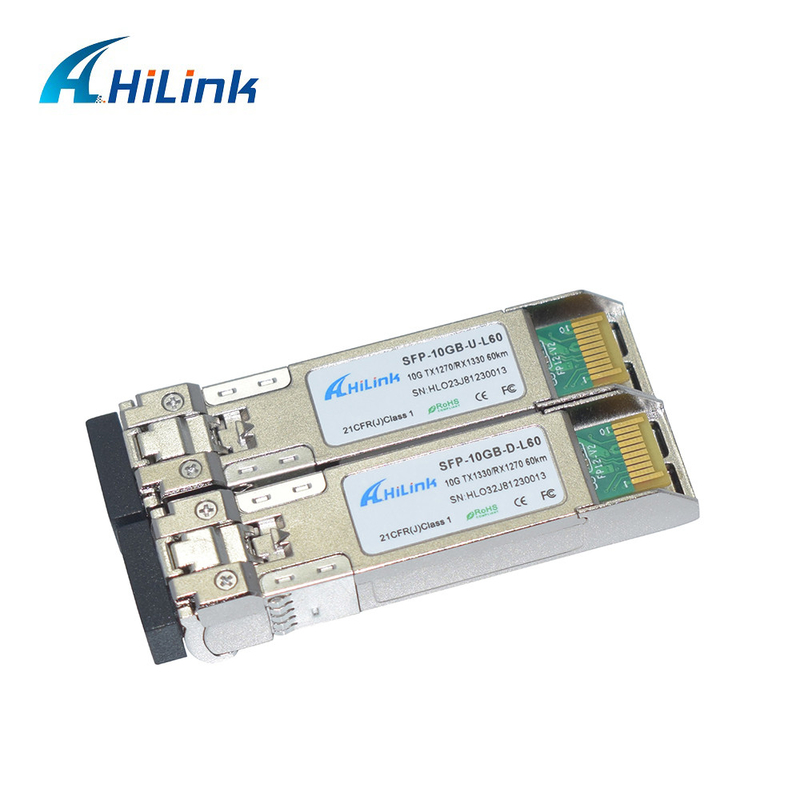

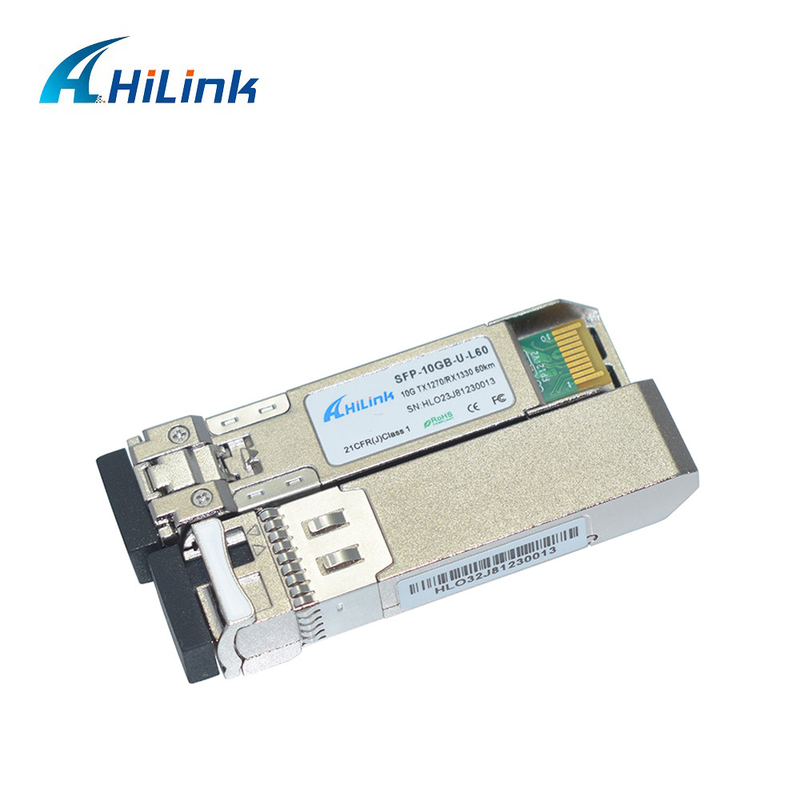

Productbeeld
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 80 ℃, VCC = 3,13 tot 3,47 V)
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Zender | ||||||
| Werkende Golflengte | λ | 1260 | 1270 | 1280 | NM | |
| 1320 | 1330 | 1340 | ||||
| Ave. (Toegelaten) outputmacht | BEDEK | 1 | 5 | dBm | 1 | |
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | |||
| Uitstervenverhouding | ER | 5 | 6 | dB | ||
| RMS spectrale breedte | Δλ | 1 | NM | |||
| Stijgings/Daling tijd (20%~80%) | Tr/Tf | 50 | ps | |||
| Verspreidingssanctie | TDP | 3.2 | dB | |||
| Relatief Intensiteitslawaai | RIN | -128 | dB/Hz | |||
| Output Optisch Oog | Volgzaam met IEEE 0802.3ae | |||||
| Ontvanger | ||||||
| Werkende Golflengte | λ | 1320 | 1330 | 1340 | NM | |
| 1260 | 1270 | 1280 | ||||
| Ontvangersgevoeligheid | PSEN1 | -20 | dBm | 2 | ||
| Gevoeligheid meer dan 60Km vezel | PSEN2 | -18 | dBm | 2 | ||
| Overbelasting | BEDEK | -7 | dBm | |||
| LOS beweert | Pa | -35 | dBm | |||
| LOS DE-beweert | Pd | -22 | dBm | |||
| LOS Hysterese | Pd-pa | 0,5 | dB | |||
Nota's:
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.
2. Gemeten met slechtste ER; Ber-12<10>; 231 – 1 PRBS.
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 80 ℃, VCC = 3,13 tot 3,47 V)
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Zender | ||||||
| Differentiële gegevensinvoerschommeling | VIN, PP | 180 | 700 | mVpp | 1 | |
| Breng onbruikbaar maken Voltage over | VD | Vcc-0,8 | Vcc | V | ||
| Breng toelaten Voltage over | VEN | V | Vee+0.8 | |||
| Input differentiële impedantie | Rin | 100 | Ω | |||
| Ontvanger | ||||||
| De differentiële schommeling van de gegevensoutput | Vout, pp | 300 | 850 | mVpp | 2 | |
| De tijd van de outputstijging en dalingstijd | RT, Tf | 28 | Ps | 3 | ||
| Beweerd LOS | VLOS_F | Vcc-0,8 | Vcc | V | 4 | |
| DE-beweerd LOS | VLOS_N | V | Vee+0.8 | V | 4 | |
Nota's:
1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.
2. In differentiële beëindiging 100Ω.
3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.
4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.
Pakketdimensies
Het opdracht geven van tot Informatie
| Artikelnummer | Beschrijving |
| HLSBxx1XL-CD60 | SFP+Bidi, 9.95 aan 10.3Gb/s, 1270/1330nm, 60km, 0~70℃, met DDM |
| HLSB321XL-CD60 | SFP+Bidi, 9.95 aan 10.3Gb/s, 1330/1270nm, 60km, 0~70℃, met DDM |
| HLSB231XL-ID60 | SFP+Bidi, 9.95 aan 10.3Gb/s, 1270/1330nm, 60km, -40~80℃, met DDM |
| HLSB321XL-ID60 | SFP+Bidi, 9.95 aan 10.3Gb/s, 1330/1270nm, 60km, -40~80℃, met DDM |
