Plaats van herkomst:
Guangdong, China
Merknaam:
HILINK
Certificering:
CE FCC Rohs
Modelnummer:
HL-QSFP56-200G-AOC1M
200G QSFP56 SR4 aan de Kabel van 2xQSFP56 SR2 850nm 5M Active Optical Cable AOC
Eigenschappen
Toepassingen
Normennaleving
Het Punt van de kabeldoorbraak
| Totale Lengte (m) | Doorbraak * 2*100G (m) |
| 1 | 0,5 |
| 2 | 0,5 |
| 3 | 1 |
| 5 | 2 |
| 7 | 3 |
| X (X≥10) | 3 |

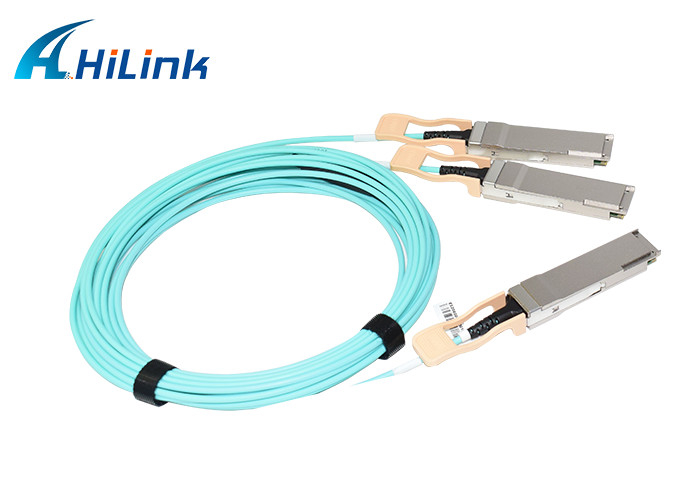

Het productbeeld toont
Pakketoverzicht
De mechanische specificaties zijn gebaseerd op QSFP56-de specificatie van de zendontvangermodule, substituerend de optische schakelaars met een kabel die drie einden verbinden.
Elektrische Havensdefinitie
| Parameter | Symbool | Eenheid | Min | Type | Maximum | Nota's |
| Leveringsvoltage | VCC | V | 3,135 | 3.3 | 3,465 | |
|
Machtsconsumptie |
PC |
W |
4 | 200G eind | ||
| 3 | 100G eind | |||||
| Zender | ||||||
| Input Differentiële Impedantie | RIN | Ω | 80 | 100 | 120 | |
| Kies Gebeëindigde Gegevensinvoerschommeling uit | VIN | mVp-p | 90 | 500 | ||
| Breng onbruikbaar maken Voltage over | VDIS | V | 2 | VCCHOST | ||
| Breng toelaten Voltage over | VEN | V | V | VEE+0.8 | ||
| Breng Fout over beweren Voltage | VFA | V | 2 | VCCHOST | ||
| Breng Fout over DE-beweren Voltage | VFDA | V | V | V +0,8 | ||
| Ontvanger | ||||||
| Kies de Gebeëindigde Schommeling van de Gegevensoutput uit | VOD | mVp-p | 200 | 500 | ||
| LOS Fout | VLOSFT | V | 2 | VCCHOST | ||
| Normaal LOS | VLOSNR | V | V | V +0,8 | ||
| Differentiële beëindigingswanverhouding | % | 10 | ||||
| IIC mededeling | ||||||
| IIC Klokfrequentie | - | KHZ | / | 100 | 400 | |
| klok het uitrekken zich | - | ons | / | / | 500 | |
