Plaats van herkomst:
Guangdong, China
Merknaam:
HILINK
Certificering:
CE FCC Rohs
Modelnummer:
Hl-qsfp-SWDM4

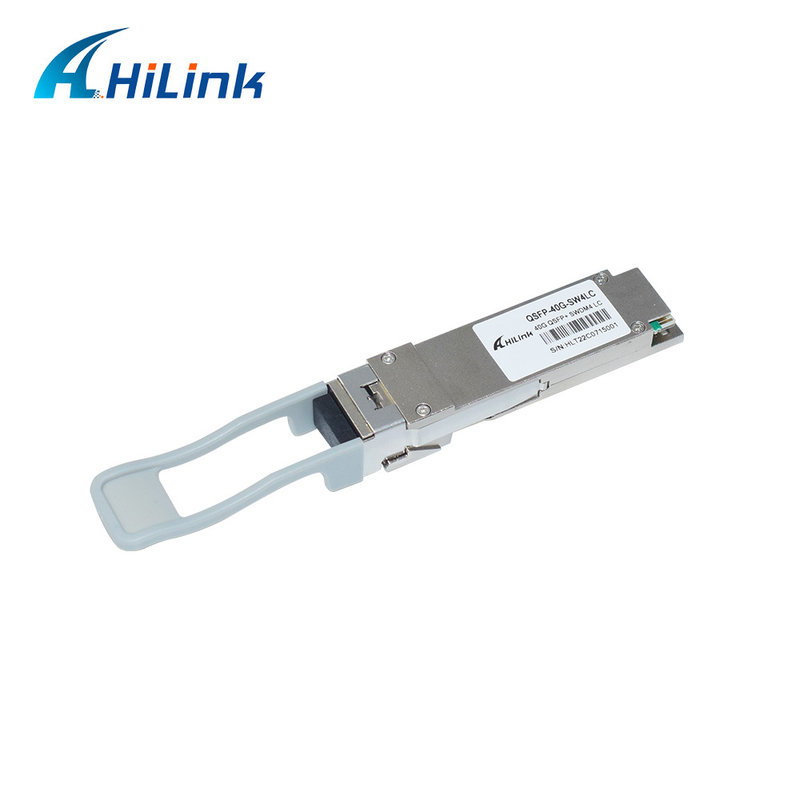

40G QSFP+ SWDM4 850-940nm MMF 240M de Schakelaar Optische Module van OM3 LC
De modules van de Hilink40g QSFP+ SWDM4 zendontvanger worden ontworpen want de gebruiks intransceiver modules voor gebruik in de verbindingen van 40G Ethernet over duplex multimode vezel worden ontworpen. Vier kanalen/stegen in het 850-940nm-gebied @ 10Gbps om het Ethernet-signaal te vervoeren. De digitale diagnostiekfuncties zijn beschikbaar via een I2C-interface, zoals die door QSFP+ MSA worden gespecificeerd.
Eigenschappen
Specificaties
| Punt Nr. | Hl-qsfp-SWDM4 | Verkopersnaam | Hilink |
| Vormtype | QSFP+ | Max Data Rate | 40Gbps |
| Golflengte | 850-940nm | Max Cable Distance | 350M |
| Interface | LC duplex | Optische Componenten | VCSEL |
| Kabeltype | MMF | DOM Support | Ja |
| Commerciële Temperatuurwaaier | 0 aan 70°C (32 aan 158°F) | HTS-geharmoniseerde Code | 8517706000 |
| Zenderparameter | Steeg | Min | Typisch | Maximum | Eenheid | Nota |
| Signalerend tarief, elke steeg | 10.3125, 9.953±100ppm | Gb/s | ||||
|
De Waaier van de steeggolflengte |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
NM |
||
| Verschil in lanceringsmacht tussen om het even welke twee stegen | 4.5 | dBm | ||||
| RMS Spectrale breedte @850nm @880nm, 910nm, 940nm |
Lane0 Lane1,2,3 |
0,53 0,59 |
NM |
|||
| Optische Modulatieomvang (OMA), elke steeg | -5.5 | 3 | dBm | |||
| Gemiddelde Lanceringsmacht per Steeg | -7.5 | 3 | dBm | |||
|
Lanceringsmacht Tx oma-TDP |
Lane0 Lane1 Lane2 Lane3 |
-6.4 -6.0 -6.5 -7.0 |
dBm |
|||
|
Zender en de Sluiting van het Verspreidingsoog |
Lane0 Lane1 Lane2 Lane3 |
3.7 4.0 4.5 5.0 |
dB |
|||
| Uitstervenverhouding | 2 | dB | ||||
| De optische Tolerantie van het Terugkeerverlies | 12 | dB | ||||
| Gemiddelde Lanceringsmacht per Steeg @ TX van Staat | -30 | dBm | ||||
| Omringd LUF |
>=86% bij 19um <> |
|||||
|
Het maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} Klapverhouding 5x10-5 klappen per steekproef |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
|||||
| Ontvangersparameter | Steeg | Min | Typisch | Maximum | Eenheid | Nota |
| Signalerend tarief, elke steeg | 10.3125, 9.953±100ppm | Gb/s | ||||
|
De Waaier van de steeggolflengte |
Lane0 | 844 | 858 |
NM |
||
| Lane1 | 874 | 888 | ||||
| Lane2 | 904 | 918 | ||||
| Lane3 | 934 | 948 | ||||
| Schadedrempel, elke steeg | 3.8 | dBm | ||||
|
Het gemiddelde ontvangt Macht, elke steeg |
-12.9 -12.5 -12.2 -11.9 |
2.4 |
dBm |
|||
| Ontvangersmacht, elke steeg (OMA) | 3 | dBm | ||||
| Ontvangersgevoeligheid OMA, per steeg | -9.1 | dB | ||||
|
Het verschil ontvangt binnen macht tussen om het even welke twee stegen (OMA) |
5 | dB | ||||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -13 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
| Terugkeerreflectiecoëfficiënt | -12 | dB | ||||
Verenigbaarheid van de Hilink de optische Zendontvanger 100%: Cisco, Huawei, Ciena, H3C, HP, Uiterste, Gieterij, Brokaat, D-Verbinding, Alcatel, Mikrotik, Finisar, Netgear, Nortel, Jeneverbes, Ruijie, Zyxel, enz.
Toepassingen

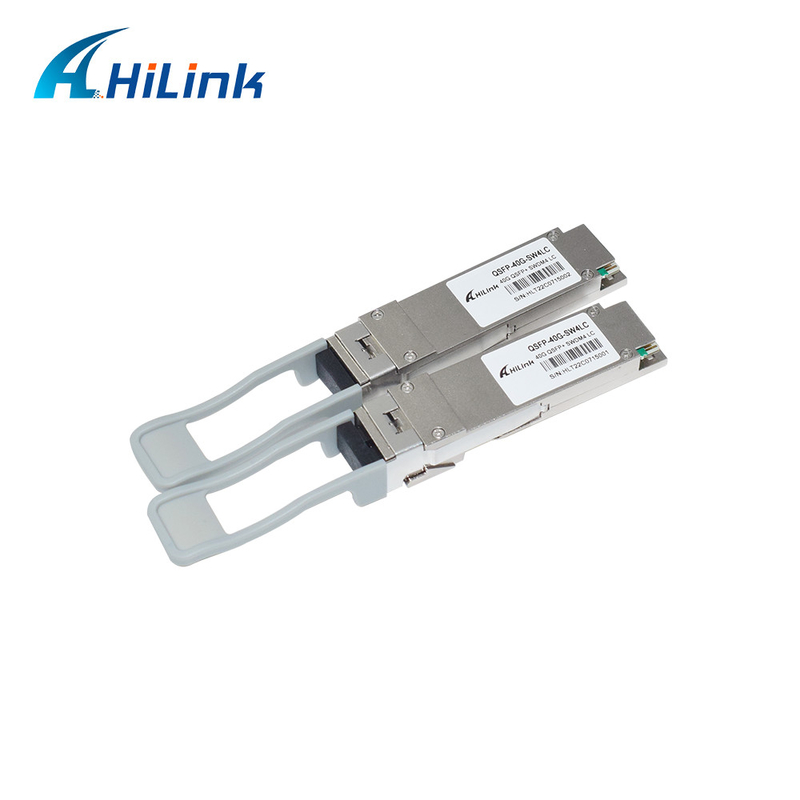

Detailsfoto's
Hilinkvoordelen
1. Hilink, een professionele die fabrikant in 2007 wordt gevestigd, specialiseert zich in optische netwerkcommunicatie met meer dan 10 jaar ervarings.
2. Het „krediet is de basis, is de kwaliteit de eerste“, zijn al onze producten nieuw, gebruiken wij nooit tweedehandse componenten.
3. Onze optische zendontvangers zijn compatibel met Cisco, Huawei, Ciena, H3C, HP, Uiterste, Gieterij, Brokaat, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, Jeneverbes, Ruijie, Zyxel, enz.
4. Wij verstrekken 3 jaar garantie voor al onze vezel optische producten van de datum van verzending.
5. Elk van onze QSFP, QSFP28, QSFP56, qsfp-DD, CWDM/DWDM/Bidi SFP/SFP+/XFP, AOC/DAC-Ce van de productenpas, ROHS, FCC.
6. Wij verstrekken WDM van DWDM CWDM ook optische oplossingen.
FAQ
1. Kan ik een steekproeforde hebben? Wat is uw MOQ?
De steekproeforde wordt gesteund voor het testen van de kwaliteit van goederen. 1 stuk is MOQ.
De gemengde steekproeven zijn aanvaardbaar.
2. Wat is de levertijd?
1-3 dagen na het ontvangen van de betaling voor de regelmatige goederen wij die normaal in voorraad houden;
Voor grote hoeveelheid, zult u steun en details van uw vertegenwoordiger van HilinkTech krijgen.
3. Wat is de verschepende manier en hoe lang is de periode?
DHL, UPS, Fedex of TNT zullen volgens uw optie worden genomen. De aankomst vergt normaal 3-5 dagen.
4. Wat is uw garantie?
de garantie van 3 jaar. U zult technieksteun, vervanging of terugbetaling krijgen.
