Productdetails:
|
|
| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | HILINK |
| Certificering: | CE FCC Rohs |
| Modelnummer: | 10GZR1550120KM |
|
Betalen & Verzenden Algemene voorwaarden:
|
|
| Min. bestelaantal: | 1PCS |
| Prijs: | Negotiable |
| Verpakking Details: | Blaar Verpakking, 10pcs/-dienblad |
| Levertijd: | 1-3 dagen |
| Betalingscondities: | T/T, Western Union |
|
Gedetailleerde informatie |
|||
| Datasnelheid: | 10Gbps | Golflengte NM: | 1550nm |
|---|---|---|---|
| Overdrachtafstand: | 120km SMF | Schakelaar: | Duplex LC |
| DDM: | ja | Garantie: | 3 jaar |
| Hoog licht: | 120km SMF Optische Zendontvangermodule,Optische de Zendontvangermodule van DDM SFP+,Duplex de Vezelzendontvanger van LC Sfp |
||
Productomschrijving

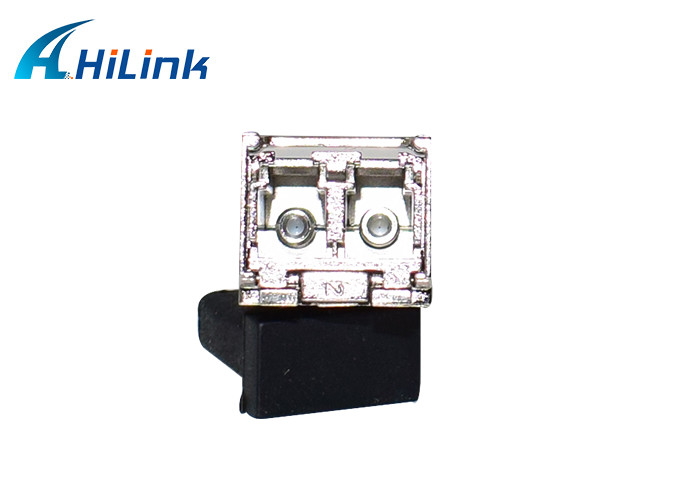

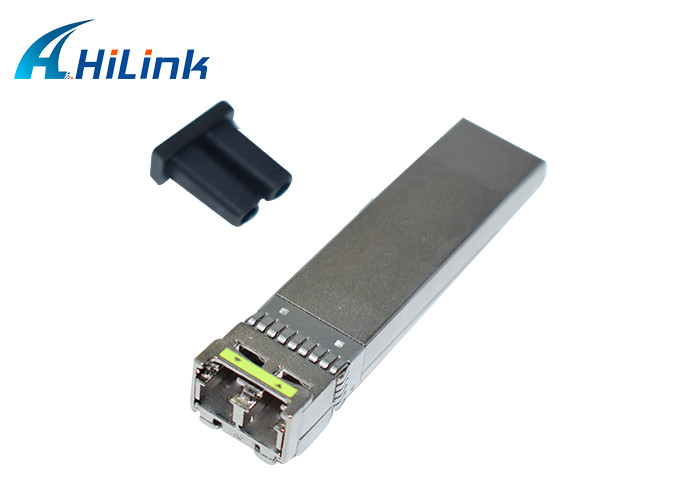

10GZR120KM SFP+ 120KM Module van de de Vezelsmf de Optische Zendontvanger van LC 1550nm
Eigenschappen:
0 tot +2400 ps/nm-Verspreidingstolerantie (bereik ~120km zonder verspreidingscompensatie)
Steunen 9,95 aan 11.3Gb/s-bitrate
Duplexlc-schakelaar
1550nm gekoelde CML-zender, APD-fotodetector
SMF-verbindingen omhoog met 120km
Voeding: +3.3V
Machtsconsumptie<1>
Temperatuurwaaier: 0~ 70°C
Toepassing:
10GBASE-ZR/ZW Ethernet
SONET OC-192/SDH
10G vezelkanaal
Algemeen
HLPG120D van HILINK bedraagt een zeer compacte optische de zendontvangermodule van 10Gb/s voor periodieke optische communicatie toepassingen 10Gb/s. HLPG120D zet een periodieke elektro de gegevensstroom van 10Gb/s in optisch de outputsignaal van 10Gb/s en een optisch de inputsignaal van 10Gb/s aan om periodieke elektro de gegevensstromen van 10Gb/s. De hoge snelheids10gb/s elektrointerface is volledig volgzaam met SFI-specificatie.
Optische Parameters (BOVENKANT = 0 tot 70°C, VCC = 3,135 tot 3,465 Volts)
| Parameter | Symbool | Min. | Typisch | Max. | Eenheid | Nota |
| Zendersectie: | ||||||
| Centrumgolflengte | λt | 1530 | 1550 | 1565 | NM | |
| spectrale breedte | △λ | 0,3 | NM | |||
| Gemiddelde Optische Macht | Pavg | 0 | +5 | dBm | 1 | |
| Optische Macht OMA | Poma | -2.1 | dBm | |||
| Laser van Macht | Poff | -30 | dBm | |||
| Uitstervenverhouding | ER | 8.2 | dB | |||
| De Sanctie van de zenderverspreiding | TDP | 3.0 | dB | 2 | ||
| Relatief Intensiteitslawaai | Rin | -128 | dB/Hz | 3 | ||
| De optische Tolerantie van het Terugkeerverlies | 21 | dB | ||||
| Ontvangerssectie: | ||||||
| Centrumgolflengte | λr | 1260 | 1600 | NM | ||
| Ontvangersgevoeligheid | Sen | -24 | dBm | 4 | ||
| Los beweert | LOSA | -34 | - | dBm | ||
| Los Dessert | LOSD | -24 | dBm | |||
| Los Hysterese | LOSH | 0,5 | dB | |||
| Overbelasting | Gezeten | -7 | dBm | 5 | ||
| Ontvangersreflectiecoëfficiënt | Rrx | -26 | dB | |||
Nota:
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE802.3ae.
2. TWDP-het cijfer vereist de gastheerraad om SFF-8431compliant te zijn. TWDP wordt berekend gebruikend de Matlab-code in clausule 68.6.6.2 van IEEE802.3ae wordt verstrekt die.
3. 12dB bezinning.
4. Voorwaarden van beklemtoonde ontvangerstests per IEEE802.3ae. CSRS-het testen vereist de gastheerraad om volgzame sff-8431 te zijn.
5. Ontvangersoverbelasting in OMA en op de slechtste uitvoerige beklemtoonde voorwaarde wordt gespecificeerd die.
Mechanische Afmetingen
