Plaats van herkomst:
Guangdong, China
Merknaam:
HILINK
Certificering:
CE FCC Rohs
Modelnummer:
Hl-qsfp-40g-SR4
video
video
Compatibel 40G QSFP SR 850nm 150m van ZTE Optische SFP-Zendontvanger
PRODUCTOMSCHRIJVINGEN
PRODUCTeigenschappen
· Van de vier-kanaal de modules full-duplexzendontvanger
· Transmissiedatasnelheid tot 11.3Gbit/s per kanaal
· Tot 100m op Multimode Vezel van OM3 (MMF) en 150m op OM4 MMF
· Lage machtsconsumptie <1>
· Werkende gevaltemperatuur: 0 aan 70℃
· 3.3V voedingvoltage
· Hete Pluggable QSFP-vormfactor
· MPO-schakelaarvergaarbak
· Ingebouwde digitale kenmerkende functie
TOEPASSINGEN
· Merkgebonden Hoge snelheidsinterconnecties
· Infiniband QDR en Ddr verbindt onderling
· Data Center
QSFP-REEKS
| Artikelnummer | Productomschrijving | |
| Hl-qsfp-40g-SR4 | QSFP+, 40Gb/s, 40GBASE-SR4, MMF, 850nm, 150M | |
| Hl-qsfp-40g-LR4 | QSFP+, 40Gb/s, 40GBASE-LR4, SMF, 1310nm, 10KM | |
| Hl-qsfp-40g-ER4 | QSFP+, 40Gb/s, 40GBASE-ER4, SMF, 1310nm, 40KM | |
| Hl-qsfp28-100g-SR4 | QSFP+, 100Gb/s, 100GBASE-SR4, MMF, 850nm, 150M | |
| Hl-qsfp28-100g-LR4 | QSFP+, 100Gb/s, 100GBASE-LR4, SMF, 1310nm, 10KM | |
| Hl-qsfp28-100g-ER4 | QSFP+, 100Gb/s, 100GBASE-ER4, SMF, 1310nm, 40KM | |
| Hl-qsfp28-100g-ZR4 | QSFP+, 100Gb/s, 100GBASE-ZR4, SMF, 1310nm, 80KM | |

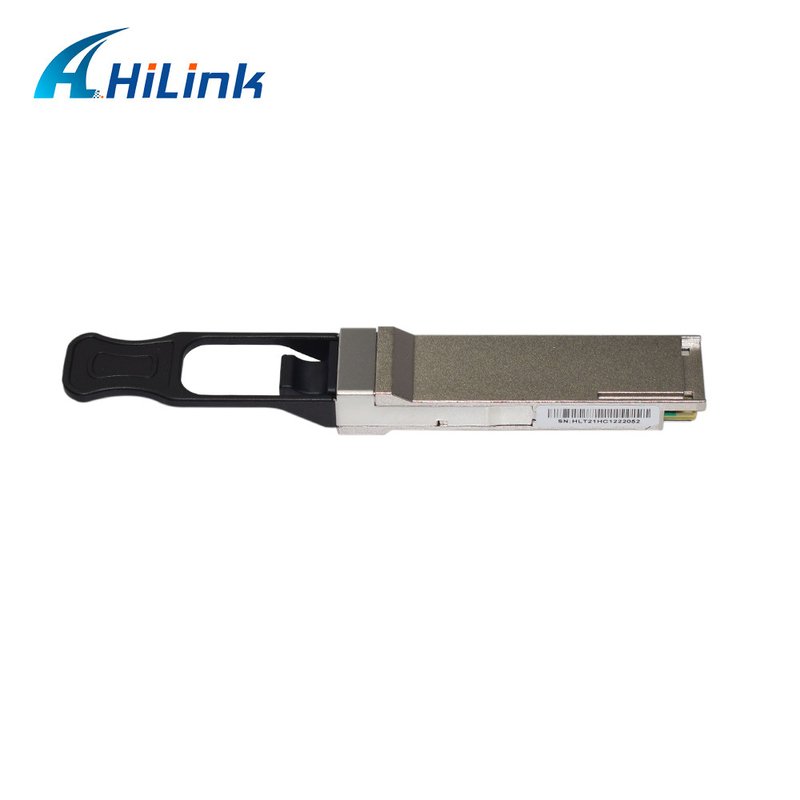

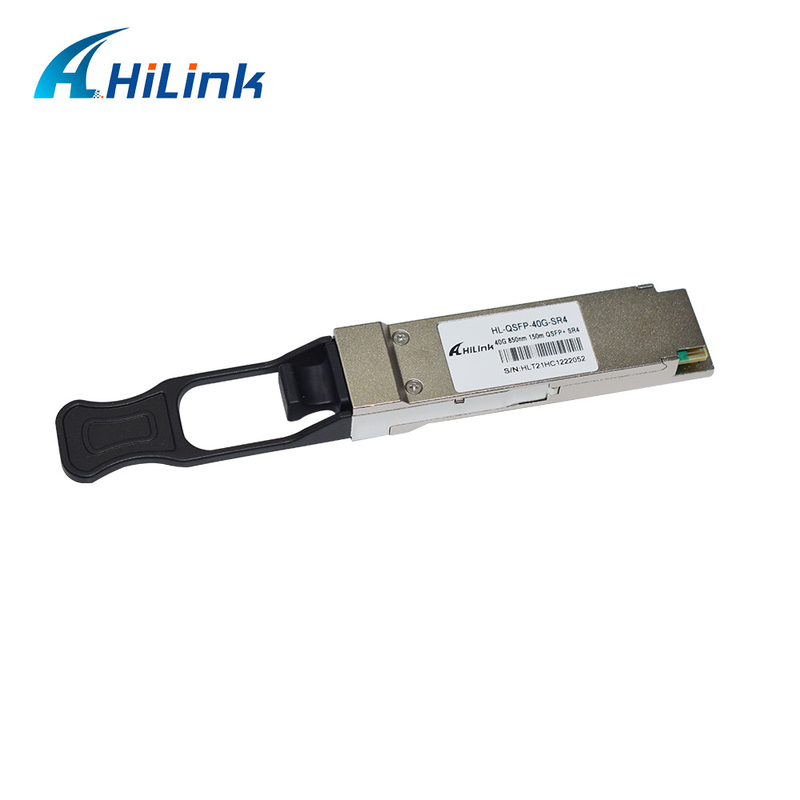

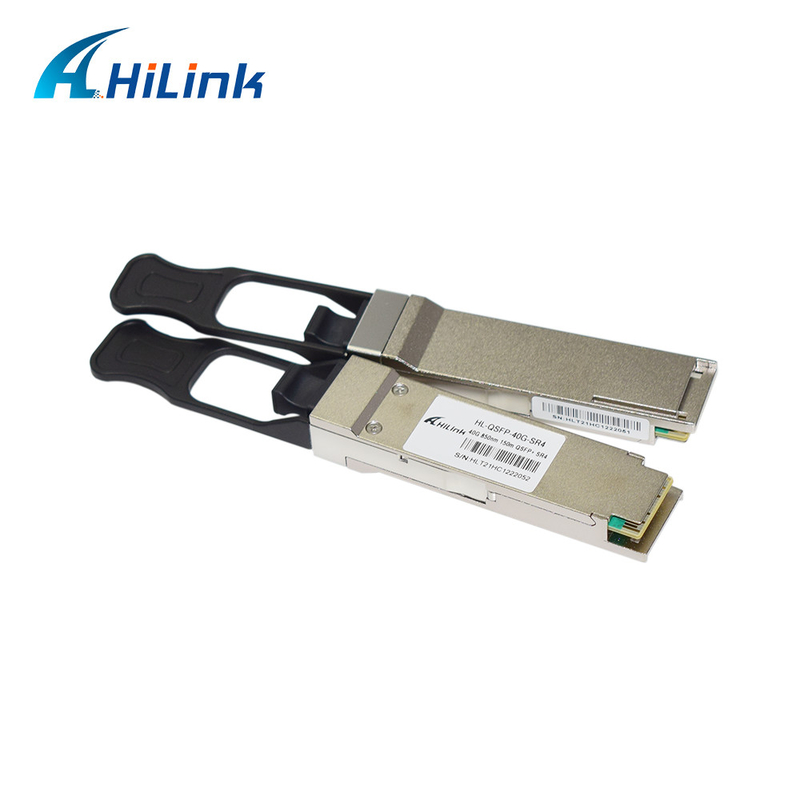

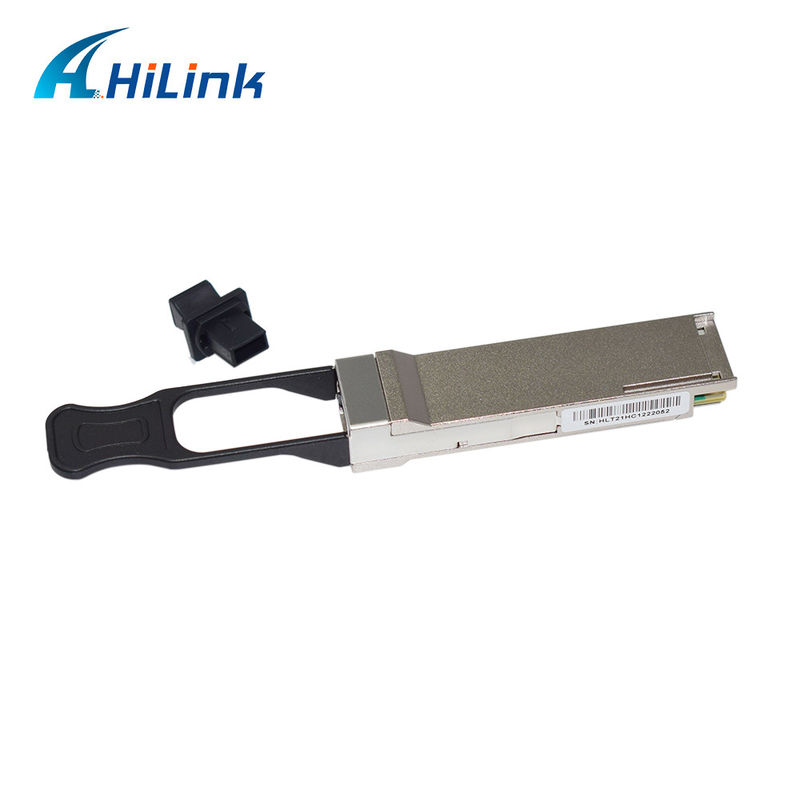

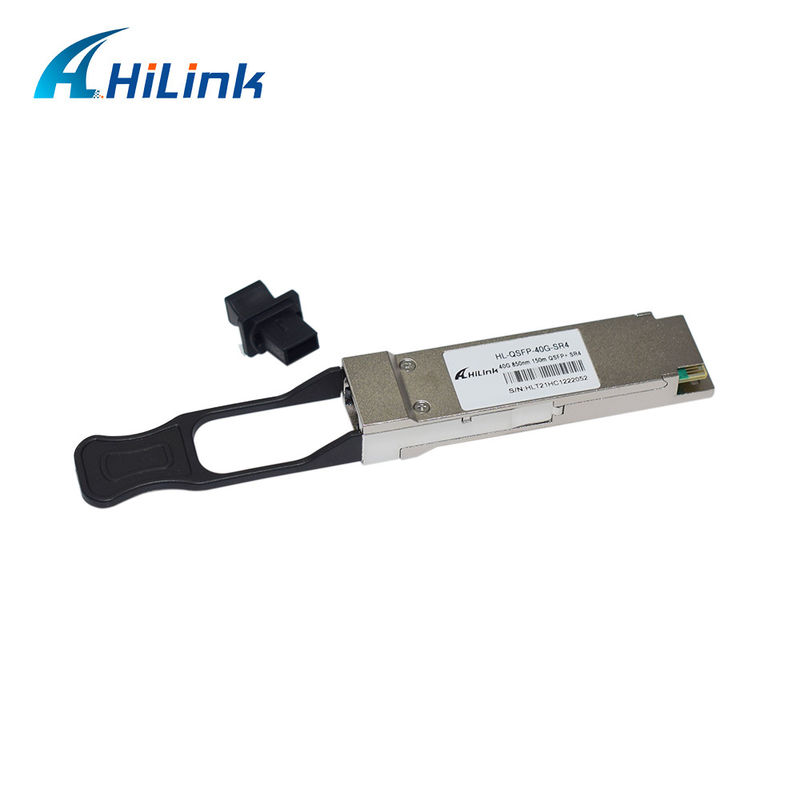

HET PRODUCTbeeld TOONT
Optische Parameters
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Zender | ||||||
| Centrumgolflengte | λC | 840 | 860 | NM | 1 | |
| RMS Spectrale Breedte | λrms | 0,65 | NM | 1 | ||
| Gemiddelde Lanceringsmacht, elke steeg | PAVG | -7.6 | 2.3 | dBm | ||
| Optische Modulatieomvang (OMA) | POMA | -5.6 | 0 | dBm | 1 | |
| Verschil in Lanceringsmacht tussen om het even welke twee stegen | Ptx, verschil | 4.0 | dB | |||
| Lanceringsmacht in OMA minus Zender en Verspreidingssanctie (TDP), elke Steeg | Oma-TDP | -6.5 | dB | 1 | ||
| Stijgings/Daling Tijd | Tr/Tf | 50 | ps | |||
| Uitstervenverhouding | ER | 3.5 | dB | |||
| Het Maskermarge van het zenderoog | EMM | 10 | % | 2 | ||
| Gemiddelde Lanceringsmacht VAN Zender, elke Steeg | Poff | -30 | dBm | |||
| Het Maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} | {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Ontvanger | ||||||
| Centrumgolflengte | λC | 840 | 850 | 860 | NM | |
| Schadedrempel | THd | 3.4 | dBm | |||
| Overbelasting, elke steeg | OVL | 2.4 | dBm | |||
| Ontvangersgevoeligheid in OMA, elke Steeg | SEN | -9.5 | dBm | |||
| Het signaalverlies beweert Drempel | LOSA | -30 | dBm | |||
| De Drempel van Deassert van het signaalverlies | LOSD | -12 | dBm | |||
| LOS Hysterese | LOSH | 0,5 | 8 | dB | ||
| Optisch Terugkeerverlies | ORL | -12 | dBm | |||
